PID 效应-光伏组件的隐形效率杀手

一、基本定义与分类

1. 核心概念

PID 全称Potential Induced Degradation（电势诱导衰减），指光伏组件在长期高电压偏置下，组件内部材料间电势差引发离子迁移，导致电池片性能持续恶化的现象。2005 年由 SunPower 公司首次系统性提出，是影响光伏组件长期可靠性的核心问题之一。

2. 主要类型（按衰减机理分类）

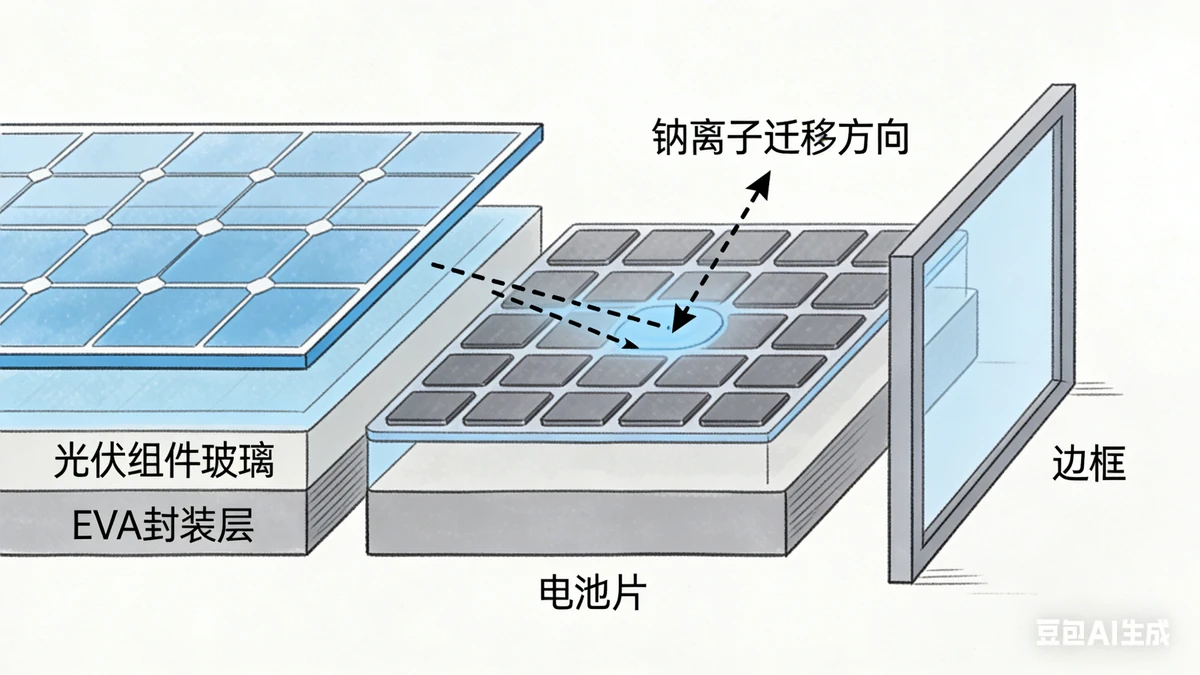

二、核心机理：离子迁移是关键

PID 效应的本质是电场驱动下的离子迁移与漏电流形成，完整过程如下：

1. 电势差建立：组件边框接地后，电池片与边框间形成数百伏高压差（通常 1000-1500V 系统）

2. 导电通道形成：高湿度环境（或凝露）使封装材料（如 EVA）吸湿，形成离子迁移所需的导电介质

3. 离子迁移：在负偏压作用下，玻璃 / 封装材料中的钠离子 (Na⁺) 等可移动离子向电池片表面迁移

4. 性能退化：钠离子聚集在电池片减反射层 (SiNₓ) 表面，破坏钝化效果，导致：

   • 并联电阻降低，漏电流增大

   • 填充因子 (FF)、开路电压 (Voc)、短路电流 (Isc) 下降

   • 最终表现为组件最大功率 (Pmax) 显著衰减

三、关键影响因素（发生三要素）

1. 电压条件（必要条件）：组件对地负偏压越高，PID 效应越显著；通常组件串联数越多（系统电压越高），风险越大

2. 环境条件（加速条件）：

   • 湿度：相对湿度 > 60% 时，离子迁移速度急剧增加

   • 温度：每升高 10℃，PID 速率约增加 1 倍；85℃环境下衰减最快

3. 组件自身因素：

   • 封装材料：早期 EVA 易吸湿，抗 PID 性能差；POE 材料表现更优

   • 玻璃类型：普通钠钙玻璃含大量钠离子，低钠玻璃可降低风险

   • 电池片类型：p 型电池对 PID 更敏感，n 型电池（如 TOPCon、HJT）抗 PID 性能更强

   • 封装工艺：层压质量、边缘密封效果直接影响水汽侵入

四、危害与影响

1. 发电量损失：组件功率衰减 10%-30%，直接影响电站 IRR（内部收益率）

2. 寿命缩短：长期 PID 效应可能导致组件出现热斑、隐裂等不可逆损伤

3. 运维成本增加：需投入额外资源进行检测、修复，甚至组件更换

4. 安全风险：漏电流增大可能引发组件局部过热，存在火灾隐患

五、检测方法与标准

1. 实验室检测（出厂验证）

• IEC TS 62804-1 标准：规定三种测试方法，评估组件抗 PID 能力

  • 暗态测试：组件施加负偏压（通常 - 1000V），在 85℃/85% RH 环境下持续 96 小时

  • 光态测试：模拟实际工作条件，评估光照下 PID 效应

• 功率衰减判定：测试前后 Pmax 衰减率≤5% 为合格，≤2% 为优秀

2. 现场检测（电站运维）

1. EL（电致发光）检测：PID 组件 EL 图像显示黑色斑点 / 条纹，对应漏电流区域

2. IV 曲线测试：对比组件实际 Pmax 与标称值，计算衰减率

3. 漏电流监测：安装漏电流传感器，实时监控组件对地漏电流（正常 < 10μA）

4. 热成像检测：PID 严重区域因漏电流产生局部过热，热成像可见异常热点

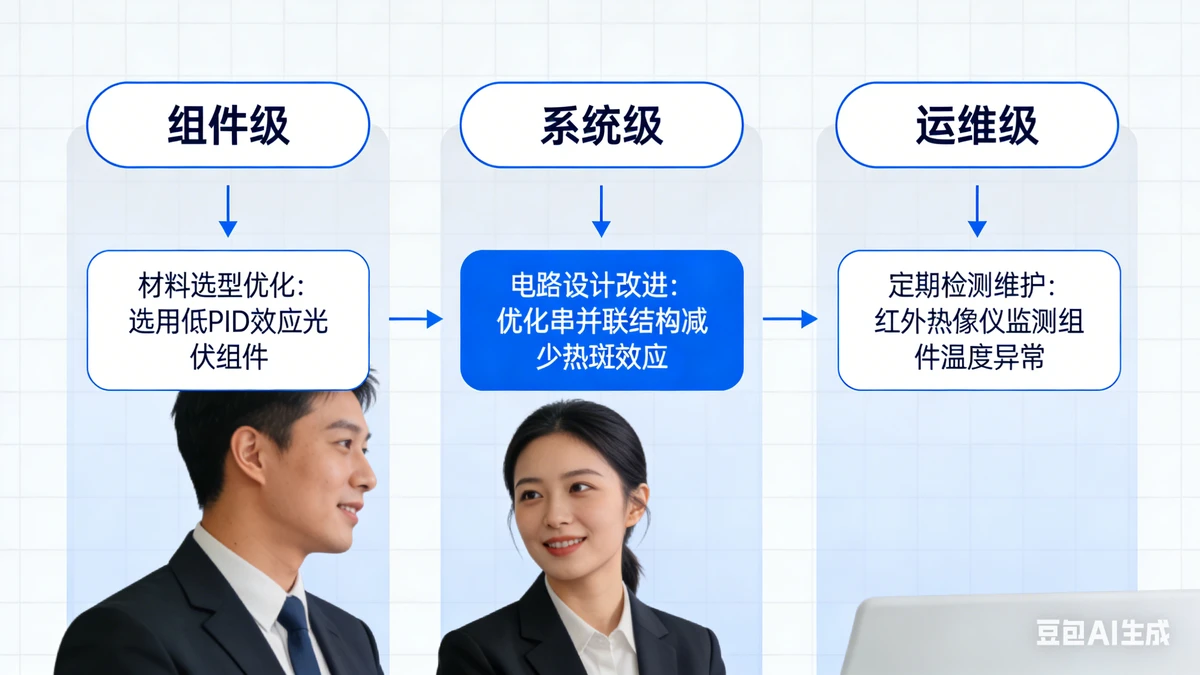

六、解决方案与防控策略（三级防控体系）

1. 组件级防控（源头治理）

• 采用低钠玻璃（Na₂O 含量 < 0.1%）和抗 PID 封装材料（如 POE/EVA 共混膜）

• 优化电池片钝化工艺，增强表面抗离子污染能力

• 组件边缘增加防潮密封层，减少水汽侵入

• 出厂前进行PID 预处理（如正偏压老化），激活抗 PID 性能

2. 系统级防控（设计优化）

3. 运维级防控（长期保障）

1. 定期检测：每 6-12 个月进行 EL+IV + 热成像联合检测，识别早期 PID 组件

2. 环境监控：在电站部署温湿度传感器，高风险时段（梅雨、夏季）加强巡检

3. 及时修复：对轻度 PID 组件采用修复器处理，重度衰减组件及时更换

4. 清洁维护：定期清洁组件表面，减少灰尘导致的局部电势差

七、机器视觉在 PID 检测中的应用

作为光伏检测设备厂商，势创智能可提供以下 PID 专项检测方案：

1. AI-EL 自动检测系统：通过高分辨率 EL 成像 + 深度学习算法，自动识别 PID 特征（黑色斑点 / 条纹），检测准确率 > 99%

2. 在线 PID 监测设备：集成漏电流传感器与热成像模块，实时监控组件 PID 状态，提前预警

3. PID 修复效果验证系统：修复前后对比 EL 图像与 IV 曲线，量化修复效果（功率恢复率）

八、行业趋势与总结

1. 技术演进：n 型电池（TOPCon、HJT）因结构优势，抗 PID 性能显著优于 p 型电池，成为未来主流

2. 标准升级：IEC 62804-1:2025 新增光态测试方法，更贴近实际工作条件

3. 成本优化：抗 PID 材料成本逐年降低，已成为组件标配（2025 年市场占比 > 90%）
